直通式全自動定時反沖洗排污過濾器ZPW-I全自動反沖洗過濾器

   日期:2018-06-02     來源:河南基斯頓閥門有限公司    作者:基斯頓閥門    瀏覽:78    評論:0
核心提示:直通式全自動定時反沖洗排污過濾器ZPW-I/直通式全自動壓差控制排污過濾器ZPW-I/電動全自動反沖洗排污過濾器/ZPW-I直通式電動全自動反沖洗排污過濾器/ZPW-L直角式電動全自動反沖洗排污過濾器/ZPW-I全自動直通式反沖洗過濾器/ZPW-L全自動角通式反沖洗過濾器/ZPW-I直通式全自動排污過濾器/ZPW-L角通式全自動排污過濾器主要由優質碳鋼或不銹鋼筒體、特殊結構的不銹鋼契形濾網、水流導向閥、差壓控制器、電動控制箱及排污裝置等所組成。具有定時設置功能,可根據介質的質量和管網系統的需要設置反沖洗過

直通式全自動定時反沖洗排污過濾器ZPW-I/直通式全自動壓差控制排污過濾器ZPW-I/電動全自動反沖洗排污過濾器/ZPW-I直通式全自動反沖洗排污過濾器/ZPW-L直角式全自動反沖洗排污過濾器

產品簡介:

直通式全自動定時反沖洗排污過濾器ZPW-I/直通式全自動壓差控制排污過濾器ZPW-I/電動全自動反沖洗排污過濾器/ZPW-I直通式電動全自動反沖洗排污過濾器/ZPW-L直角式電動全自動反沖洗排污過濾器/ZPW-I全自動直通式反沖洗過濾器/ZPW-L全自動角通式反沖洗過濾器/ZPW-I直通式全自動排污過濾器/ZPW-L角通式全自動排污過濾器主要由優質碳鋼或不銹鋼筒體、特殊結構的不銹鋼契形濾網、水流導向閥、差壓控制器、電動控制箱及排污裝置等所組成。具有定時設置功能,可根據介質的質量和管網系統的需要設置反沖洗過濾時間,依靠電動執行機構,從而實現定時全自動反沖洗過濾、排污、清洗。且其清污、排污是在線過濾過程中同時完成的,不必停止水流運行。實現了全自動化、自動過濾、排污和自動反沖洗。最大特點實現了無人值守。全自動排污過濾器具有體積小、過濾能力大,不占地方、操作管理方便等優點。它能去除介質中的各種雜質,可用于生活飲用水廠原水的預處理,工業用水的處理,生活用水的預處理與最后處理以及工業廢水中有用物質的回收等。

公司名稱:河南基斯頓閥門有限公司

聯 系 人:王經理

手機號碼:156-3906-6906

公司網址:http://www.hnjisidun.com/

全自動反沖洗排污過濾器
全自動反沖洗排污過濾器工作原理:

當過濾器工作時,水流導向閥處于開啟狀態,水流由入口進入過濾器,經過濾網過濾后流入出口。本機采用壓差控制、定位控制自動清洗濾網。當過濾器進出口差壓達設定值或定時器達到預置時間時,電動控制箱發出信號,排污閥打開(水流導向閥處于開啟狀態),水流沖洗粘在濾網內壁上的雜志被進一步沖洗排出,當水流導向閥處于全關狀態下,水流被迫從過濾器進口段網孔進入濾網外側,大部分凈液從出口流出,一部分凈液又從濾網外側進入濾網內部(因為系統會處于泄壓狀態,濾網內部壓力小于外側壓力),從而對濾網進行反沖洗,特殊結構的不銹鋼契形濾網使得在濾網內部產生了噴射效果,任何雜志都被從光滑的內壁上沖走。當過濾器進出口壓差恢復正常或定時器設定時間結束后,電動排污閥關閉,水流導向閥開啟。整個沖洗過程系統可正常工作,無需停機。

全自動反沖洗排污過濾器結構形式:

該過濾器由殼體、不銹鋼過濾筒網、雜質收集段、雜質排出口及水流轉向閥組成。按安裝型式及水流方向的不同分為直通式和直角式兩種。

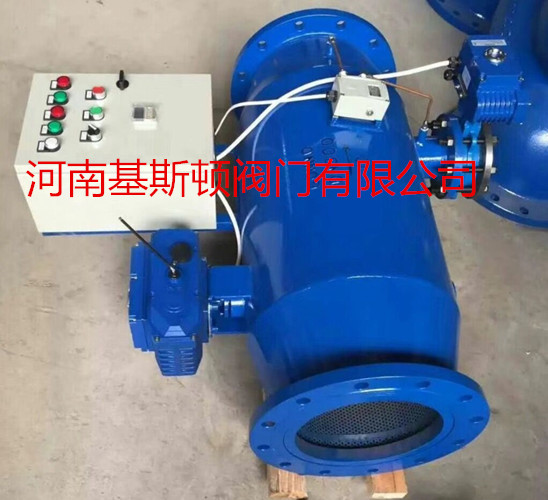

<strong><strong>電動全自動反沖洗排污過濾器</strong></strong>

全自動反沖洗排污過濾器工作形式:

1、定時反沖洗排污

定時清洗排污,可設定時間為2-24小時動作。當定時時間到,電動執行器打開排污閥,過濾器進行排污30-60秒,然后電動執行器將轉向蝶閥旋轉90°至阻擋濾筒位,改變水流途徑,進行反沖洗排污30-60秒。轉向蝶閥復位,繼續排污3-5秒,然后關閉排污口。

2、壓差控制排污

壓差控制器動作值可設定為0.03-0.07MPa,當過濾器前后壓差達到壓差控制器設定值時,壓差控制器動作,過濾器排污閥開啟,30-60秒結束,轉向蝶閥復位,繼續排污3-5秒,關閉排污閥。

3、手動控制

通過控制箱上按鈕,可直接控制清污、排污。

直角式全自動沖洗排污原理:

<strong><strong>電動全自動反沖洗排污過濾器</strong></strong>

直通式全自動沖洗排污原理:

<strong><strong>電動全自動反沖洗排污過濾器</strong></strong>

全自動反沖洗排污過濾器結構原理圖:

<strong><strong>電動全自動反沖洗排污過濾器</strong></strong>

直角式全自動反沖洗排污過濾器型號參數表:

型號/通徑

L(mm)

B(mm)

C(mm)

處理流量

功率(W)

排污口DN

ZPW-L-40

350

120

220

30

300W

15*

ZPW-L-50

382

125

250

35

300W

15*

ZPW-L-65

420

140

285

55

300W

20*

ZPW-L-80

480

150

325

65

400W

25*

ZPW-L-100

710

255

540

130

500W

32*

ZPW-L-125

790

280

615

190

600W

40

ZPW-L-150

860

290

670

320

600W

50

ZPW-L-200

1060

340

830

500

800W

65

ZPW-L-250

1390

390

1030

760

800W

80

ZPW-L-300

1495

425

1105

1100

800W

100

ZPW-L-350

1720

415

1325

1350

1.0KW

125

ZPW-L-400

1950

465

1465

1600

1.2KW

150

ZPW-L-450

2140

510

1645

1800

1.5KW

150

ZPW-L-500

2315

560

1790

2200

2.0KW

150

ZPW-L-600

2660

715

2065

2900

2.5KW

200

直通式全自動反沖洗排污過濾器型號參數表:

型號/通徑

L(mm)

B(mm)

處理流量

功率(W)

排污口DN

ZPW-I-40

248

70

30

300W

15*

ZPW-I-50

278

80

35

300W

15*

ZPW-I-65

315

86

55

300W

20*

ZPW-I-80

375

110

65

400W

25*

ZPW-I-100

428

128

130

500W

32*

ZPW-I-125

560

162

190

600W

40

ZPW-I-150

700

189

320

600W

50

ZPW-I-200

870

220

500

800W

65

ZPW-I-250

1080

255

760

800W

80

ZPW-I-300

1280

290

1100

800W

100

ZPW-I-350

1580

330

1350

1.0KW

125

ZPW-I-400

1800

377

1600

1.2KW

150

ZPW-I-450

1860

420

1800

1.5KW

150

ZPW-I-500

2030

462

2200

2.0KW

150

ZPW-I-600

2440

537

2900

2.5KW

200

注:進出口"*"為絲口連接,其余為法蘭連接。

全自動反沖洗排污過濾器技術參數:

流量: 15m3/h~7900m3/h

過濾網規格: DN40~80 1.6mm

            DN100~600 2.0mm

            DN700~1000 3.0mm(也可按用戶要求)

工作壓力: DN<600 1.6MPa、DN>600 1.0Mpa

介質: 水及液體

溫度范圍: ≤180℃

電動執行器電源: AC380V、AC220V/50HZ

全自動反沖洗排污過濾器性能特點與安裝:

1、全自動反沖洗排污過濾器運行管理方便、過濾速度高、沖洗簡單可靠、反沖洗能力強。

2、定時或壓差控制方式,可全自動進行過濾器排污清洗,并保證過濾器的高效使用。

3、控制箱設有過濾器工作狀態、清洗狀態、及故障狀態指示,及相應信號的輸出,操作簡便。

4、沖洗、反沖洗時間可調整,排污量小于正常工作流量的10%。

5、安裝參照ZPW自動反沖洗排污過濾器。

6、控制箱安裝在控制室或過濾器附近。

7、按控制箱標示的接線端予標號和接線圖進行接線。注意接地線的正確接地,以確保安全。
