產品簡介：

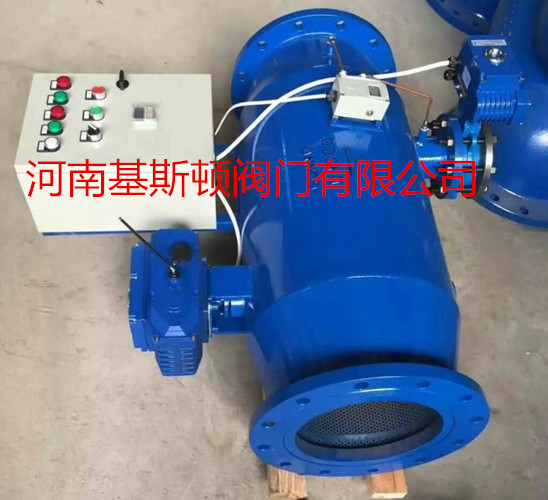

電動全自動反沖洗排污過濾器/ZPW-I直通式電動全自動反沖洗排污過濾器/ZPW-L直角式電動全自動反沖洗排污過濾器/ZPW-I全自動直通式反沖洗過濾器/ZPW-L全自動角通式反沖洗過濾器/ZPW-I直通式全自動排污過濾器/ZPW-L角通式全自動排污過濾器主要由優質碳鋼或不銹鋼筒體、特殊結構的不銹鋼契形濾網、水流導向閥、差壓控制器、電動控制箱及排污裝置等所組成。具有定時設置功能，可根據介質的質量和管網系統的需要設置反沖洗過濾時間，依靠電動執行機構，從而實現定時全自動反沖洗過濾、排污、清洗。且其清污、排污是在線過濾過程中同時完成的，不必停止水流運行。實現了全自動化、自動過濾、排污和自動反沖洗。最大特點實現了無人值守。全自動排污過濾器具有體積小、過濾能力大，不占地方、操作管理方便等優點。它能去除介質中的各種雜質，可用于生活飲用水廠原水的預處理，工業用水的處理，生活用水的預處理與最后處理以及工業廢水中有用物質的回收等。
全自動反沖洗排污過濾器工作原理：
當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾后流入出口。本機采用壓差控制、定位控制自動清洗濾網。當過濾器進出口差壓達設定值或定時器達到預置時間時，電動控制箱發出信號，排污閥打開（水流導向閥處于開啟狀態），水流沖洗粘在濾網內壁上的雜志被進一步沖洗排出，當水流導向閥處于全關狀態下，水流被迫從過濾器進口段網孔進入濾網外側，大部分凈液從出口流出，一部分凈液又從濾網外側進入濾網內部（因為系統會處于泄壓狀態，濾網內部壓力小于外側壓力），從而對濾網進行反沖洗，特殊結構的不銹鋼契形濾網使得在濾網內部產生了噴射效果，任何雜志都被從光滑的內壁上沖走。當過濾器進出口壓差恢復正常或定時器設定時間結束后，電動排污閥關閉，水流導向閥開啟。整個沖洗過程系統可正常工作，無需停機。
公司名稱：河南基斯頓閥門有限公司
聯 系 人：王經理
手機號碼：156-3906-6906
公司網址：http://www.hnjisidun.com/
全自動反沖洗排污過濾器結構形式:
該過濾器由殼體、不銹鋼過濾筒網、雜質收集段、雜質排出口及水流轉向閥組成。按安裝型式及水流方向的不同分為直通式和直角式兩種。
全自動反沖洗排污過濾器工作形式:
1、定時反沖洗排污
定時清洗排污，可設定時間為2-24小時動作。當定時時間到，電動執行器打開排污閥，過濾器進行排污30-60秒，然后電動執行器將轉向蝶閥旋轉90°至阻擋濾筒位，改變水流途徑，進行反沖洗排污30-60秒。轉向蝶閥復位，繼續排污3-5秒，然后關閉排污口。
2、壓差控制排污
壓差控制器動作值可設定為0.03-0.07MPa,當過濾器前后壓差達到壓差控制器設定值時，壓差控制器動作，過濾器排污閥開啟，30-60秒結束，轉向蝶閥復位，繼續排污3-5秒，關閉排污閥。
3、手動控制
通過控制箱上按鈕，可直接控制清污、排污。
直角式全自動沖洗排污原理：
直通式全自動沖洗排污原理：
全自動反沖洗排污過濾器結構原理圖：
直角式全自動反沖洗排污過濾器型號參數表：
|
型號/通徑 |
L(mm) |
B(mm) |
C(mm) |
處理流量 |
功率(W) |
排污口DN |
|
ZPW-L-40 |
350 |
120 |
220 |
30 |
300W |
15* |
|
ZPW-L-50 |
382 |
125 |
250 |
35 |
300W |
15* |
|
ZPW-L-65 |
420 |
140 |
285 |
55 |
300W |
20* |
|
ZPW-L-80 |
480 |
150 |
325 |
65 |
400W |
25* |
|
ZPW-L-100 |
710 |
255 |
540 |
130 |
500W |
32* |
|
ZPW-L-125 |
790 |
280 |
615 |
190 |
600W |
40 |
|
ZPW-L-150 |
860 |
290 |
670 |
320 |
600W |
50 |
|
ZPW-L-200 |
1060 |
340 |
830 |
500 |
800W |
65 |
|
ZPW-L-250 |
1390 |
390 |
1030 |
760 |
800W |
80 |
|
ZPW-L-300 |
1495 |
425 |
1105 |
1100 |
800W |
100 |
|
ZPW-L-350 |
1720 |
415 |
1325 |
1350 |
1.0KW |
125 |
|
ZPW-L-400 |
1950 |
465 |
1465 |
1600 |
1.2KW |
150 |
|
ZPW-L-450 |
2140 |
510 |
1645 |
1800 |
1.5KW |
150 |
|
ZPW-L-500 |
2315 |
560 |
1790 |
2200 |
2.0KW |
150 |
|
ZPW-L-600 |
2660 |
715 |
2065 |
2900 |
2.5KW |
200 |
直通式全自動反沖洗排污過濾器型號參數表：
|
型號/通徑 |
L(mm) |
B(mm) |
處理流量 |
功率(W) |
排污口DN |
|
ZPW-I-40 |
248 |
70 |
30 |
300W |
15* |
|
ZPW-I-50 |
278 |
80 |
35 |
300W |
15* |
|
ZPW-I-65 |
315 |
86 |
55 |
300W |
20* |
|
ZPW-I-80 |
375 |
110 |
65 |
400W |
25* |
|
ZPW-I-100 |
428 |
128 |
130 |
500W |
32* |
|
ZPW-I-125 |
560 |
162 |
190 |
600W |
40 |
|
ZPW-I-150 |
700 |
189 |
320 |
600W |
50 |
|
ZPW-I-200 |
870 |
220 |
500 |
800W |
65 |
|
ZPW-I-250 |
1080 |
255 |
760 |
800W |
80 |
|
ZPW-I-300 |
1280 |
290 |
1100 |
800W |
100 |
|
ZPW-I-350 |
1580 |
330 |
1350 |
1.0KW |
125 |
|
ZPW-I-400 |
1800 |
377 |
1600 |
1.2KW |
150 |
|
ZPW-I-450 |
1860 |
420 |
1800 |
1.5KW |
150 |
|
ZPW-I-500 |
2030 |
462 |
2200 |
2.0KW |
150 |
|
ZPW-I-600 |
2440 |
537 |
2900 |
2.5KW |
200 |
注:進出口"*"為絲口連接,其余為法蘭連接。
全自動反沖洗排污過濾器技術參數：
流量： 15m3/h～7900m3/h
過濾網規格： DN40～80 1.6mm
DN100～600 2.0mm
DN700～1000 3.0mm（也可按用戶要求）
工作壓力： DN<600 1.6MPa、DN>600 1.0Mpa
介質： 水及液體
溫度范圍： ≤180℃
電動執行器電源： AC380V、AC220V/50HZ
全自動反沖洗排污過濾器性能特點與安裝：
1、全自動反沖洗排污過濾器運行管理方便、過濾速度高、沖洗簡單可靠、反沖洗能力強。
2、定時或壓差控制方式，可全自動進行過濾器排污清洗，并保證過濾器的高效使用。
3、控制箱設有過濾器工作狀態、清洗狀態、及故障狀態指示，及相應信號的輸出，操作簡便。
4、沖洗、反沖洗時間可調整，排污量小于正常工作流量的10%。
5、安裝參照ZPW自動反沖洗排污過濾器。
6、控制箱安裝在控制室或過濾器附近。
7、按控制箱標示的接線端予標號和接線圖進行接線。注意接地線的正確接地，以確保安全。
