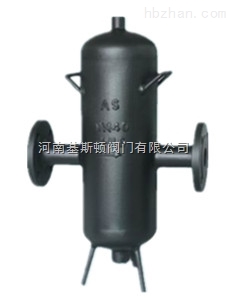

汽水分離器AS擋板式分離器
產品簡介：
AS汽水分離器是擋板式分離器用于分離蒸汽、壓縮空氣及其它氣體系統中內含的液滴，配上絕熱套可提高分離器的工作性能。
工作原理：
大量含水的蒸汽進入汽水分離器，并在其中以離心向下傾斜式運動。夾帶的水份由于速度的降低而被分離出來。被分離出來的液體流入下部經疏水閥排出體外，干燥清潔的蒸汽從分離器出口排出。
產品特點：
zui高分離效率（干燥度可達到 98 % ）zui低壓降（約為千分之五）； 結構按壓力容器規范設計。汽水分離器為壓力容器結構碳鋼或不銹鋼設備。對蒸汽中含有空氣的情況，汽水分離器上部設計了排空氣口。
河南基斯頓閥門有限公司
156-3906-6906 王經理
http://www.hnjisidun.com/
連接尺寸：
|
規格 |
設計壓力（MPa） |
(mm) 外型尺寸 |
重量（Kg） |
容量（L） |
|||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
||||
|
DN15 |
1.6 |
230 |
200 |
450 |
108 |
120 |
1/2 |
1/2" |
61 |
148 |
30 |
11 |
2 |
|
DN20 |
1.6 |
230 |
200 |
450 |
108 |
120 |
1/2 |
1/2" |
61 |
148 |
30 |
12 |
2 |
|
DN25 |
1.6 |
350 |
220 |
500 |
159 |
120 |
1/2 |
1/2" |
95 |
213 |
30 |
20 |
6 |
|
DN32 |
1.6 |
350 |
220 |
500 |
159 |
120 |
1/2 |
1/2" |
95 |
213 |
30 |
22 |
6 |
|
DN40 |
1.6 |
360 |
220 |
500 |
159 |
120 |
3/4 |
1/2" |
100 |
213 |
30 |
23 |
6 |
|
DN50 |
1.0 |
420 |
252 |
638 |
219 |
159 |
1" |
3/4" |
100 |
263 |
30 |
40 |
18 |
|
DN65 |
1.6 |
420 |
252 |
638 |
219 |
159 |
1" |
3/4" |
100 |
263 |
30 |
47 |
18 |
|
2.5 |
420 |
252 |
638 |
219 |
159 |
1" |
3/4" |
100 |
263 |
30 |
49 |
18 |
|
|
DN80 |
1.6 |
523 |
332 |
735 |
273 |
145 |
2" |
3/4" |
125 |
368 |
30 |
80 |
33 |
|
2.5 |
523 |
332 |
735 |
273 |
145 |
2" |
3/4" |
125 |
368 |
30 |
88 |
33 |
|
|
DN100 |
1.6 |
574 |
337 |
795 |
324 |
163 |
2" |
3/4" |
125 |
384 |
40 |
98 |
51 |
|
2.5 |
574 |
337 |
795 |
324 |
163 |
2" |
3/4" |
150 |
384 |
40 |
106 |
51 |
|
|
DN125 |
1.6 |
656 |
310 |
843 |
356 |
230 |
2" |
3/4" |
150 |
416 |
44 |
115 |
67 |
|
3.0 |
656 |
310 |
843 |
356 |
230 |
2" |
3/4" |
150 |
416 |
44 |
134 |
67 |
|
|
DN150 |
1.6 |
706 |
347 |
935 |
406 |
246 |
2" |
3/4" |
150 |
466 |
60 |
154 |
96 |
|
3.0 |
706 |
347 |
935 |
406 |
246 |
2" |
3/4" |
150 |
466 |
60 |
172 |
96 |
|
|
DN200 |
0.6 |
850 |
460 |
1200 |
500 |
372 |
2" |
2" |
175 |
560 |
60 |
275 |
185 |
|
1.6 |
850 |
460 |
1200 |
500 |
372 |
2" |
2" |
175 |
560 |
60 |
280 |
185 |
|
|
3.0 |
850 |
459 |
1200 |
500 |
372 |
2" |
2" |
175 |
568 |
60 |
280 |
230 |
|
|
DN250 |
0.6 |
950 |
615 |
1580 |
600 |
530 |
2" |
2" |
175 |
688 |
72 |
475 |
333 |
|
1.6 |
950 |
615 |
1580 |
600 |
530 |
2" |
2" |
175 |
688 |
72 |
475 |
333 |
|
|
3.0 |
960 |
615 |
1580 |
600 |
530 |
2" |
2" |
175 |
698 |
72 |
475 |
333 |
|
|
DN300 |
0.6 |
1000 |
740 |
1700 |
600 |
540 |
2" |
2" |
200 |
688 |
72 |
500 |
330 |
|
1.6 |
1000 |
740 |
1700 |
610 |
540 |
2" |
2" |
200 |
688 |
72 |
500 |
330 |
|
|
3.0 |
1010 |
740 |
1700 |
610 |
540 |
2" |
2" |
200 |
698 |
72 |
500 |
330 |
|
|
DN350 |
0.6/1.6/3.0 |
1100 |
754 |
1800 |
700 |
525 |
2" |
2" |
200 |
816 |
72 |
550 |
537 |
|
DN400 |
0.6/1.6/3.0 |
1200 |
800 |
2000 |
800 |
600 |
2" |
2" |
200 |
915 |
108 |
800 |
893 |
