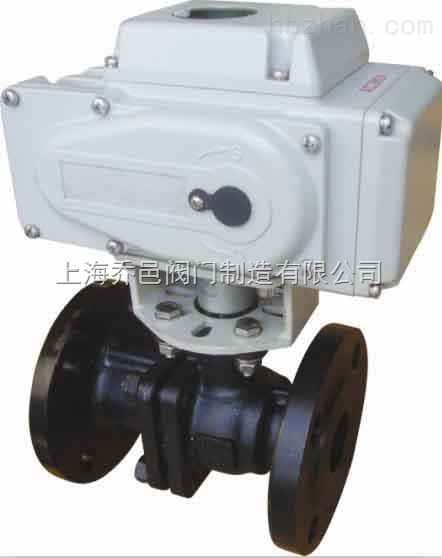

Q941F電動開關型球閥
一、電動開關球閥 概述：
Q941F電動開關型球閥由HR、HQ系列電動執行器與O型球閥組成，主要用于管道上流體截斷。電動開關球閥閥體與執行機構的連接采用直連方式，電動執行機構無須配伺服放大器，輸入220VAC電源即可控制運轉。執行機構可根據用戶要求配置HR、HQ，另外也可以根據不同的工況配防爆開關型，還有快速切斷型球閥。電動開關球閥具有結構緊湊，體積小密封性能優越等特點，通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動切斷系統。
上海喬邑閥門制造有限公司
138-1727-3199 王經理
http://www.shqyv.com/
二、電動開關球閥 標準：
1、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、
DIN2543。
2、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
三、電動開關球閥 技術參數：
|
執行機構技術參數 |
閥體參數 |
|||
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6 2.5 4.0 6.4 31.5MPa（定制） |
|
|
動作范圍 |
0～90° 0～360° |
公稱通徑 |
DN10～300mm |
|
|
動作時間 |
15秒/30秒/60秒 |
執行機構 |
可另配YXX、YXQ、PSQ等精小型電動執行器 |
|
|
保護裝置 |
過熱保護 |
流量特性 |
快開特性 |
|
|
環境溫度 |
-30°～60° |
可調范圍 |
DN10-80 |
DN100-300 |
|
250:1 |
350:1 |
|||
|
電源 |
AC200/220V，50/60Hz |
泄漏量 |
軟密封:零泄漏 |
硬密封:≤額定流量的10-5 |
|
手動操作 |
同附帶手柄操作 |
基本誤差 |
±1% |
|
|
限位 |
電氣、機械二重限位 |
死區 |
≤1% |
|
|
防護等級 |
相當于IP-65 |
回差 |
≤1% |
|
|
位置測量 |
可選裝開關或電位計 |
適用溫度 |
密封面 |
|
|
驅動電機 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
||
四、電動開關球閥 性能規范：
|
試驗壓力 （Mpa） |
公稱壓力（Mpa） |
壓力級（class） |
JIS（Mpa） |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 |
|||||||||
五、電動開關球閥 零件材質：
|
零件名稱 |
材 料 |
||||||
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8 （304） |
CF3 （304L） |
ZG1Cr18Ni12Mo2Ti |
CF8M（316） |
CF3M （316L） |
|
球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9 （304） |
00Cr19Ni11 （304L） |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 （316） |
00Cr17Ni12Mo2 （316L） |
|
密封圈 |
聚四氟乙烯（PTFE）、增強聚四氟乙烯（PPL）、對位聚苯 柔性石墨 |
||||||
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
||
六、電動開關球閥 外形尺寸：
|
公稱壓力DN |
L |
D |
H |
L1 |
D1 |
b |
Z-d1 |
H1 |
|
壓力 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
1.6/2.5/4.0 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
|
|
15 |
130/130/140 |
95 |
275 |
157 |
65 |
14/16/16 |
4-14 |
48 |
|
20 |
140/140/150 |
105 |
280 |
157 |
75 |
14/16/16 |
4-14 |
53 |
|
25 |
150/150/165 |
115 |
287 |
157 |
85 |
14/16/16 |
4-14 |
58 |
|
32 |
165/165/180 |
135 |
354 |
208 |
100 |
16/16/18 |
4-18 |
68 |
|
40 |
180/180/200 |
145 |
312 |
208 |
110 |
16/16/18 |
4-18 |
73 |
|
50 |
200/200/220 |
160 |
325 |
208 |
125 |
16/20/20 |
4-18 |
80 |
|
65 |
220/220/250 |
180 |
335 |
256 |
145 |
18/22/22 |
4-18/8-18/8-18 |
90 |
|
80 |
250/250/280 |
195 |
365 |
256 |
160 |
20/22/22 |
8-18 |
98 |
|
100 |
280/280/320 |
215/230/230 |
400 |
256 |
180/190/190 |
20/24/24 |
8-18/8-23/8-23 |
120 |
|
125 |
320/320/360 |
245/270/270 |
420 |
256 |
210/220/220 |
24/28/30 |
8-23/8-25/8-25 |
140 |
|
150 |
360/360/400 |
280/300/300 |
440 |
256 |
240/250/250 |
24/28/30 |
8-23/8-25/8-25 |
167 |
|
200 |
400/400/550 |
335/360/375 |
470 |
256 |
295/310/320 |
26/34/38 |
12-23/12-25/12-30 |
210 |
|
250 |
630 750 |
405 470 |
545 |
380 |
|
|
|
|
|
300 |
750 870 |
460 530 |
580 |
380 |
