EG6K41J英標氣動隔膜閥

日期：2018-06-27 來源：河南基斯頓閥門有限公司作者：15639066906 瀏覽：63 評論：0

核心提示：EG6K41J英標氣動隔膜閥是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開，使閥體、閥瓣、閥桿不受介質腐蝕、不會產生介質外流。可廣泛應用于各種腐蝕性流體以及纖維狀，粉末狀介質。連接方式：法蘭。驅動方式有：手動，氣動，電動。 EG6K41J英標氣動隔膜閥可附無觸點反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。當氣源故障時，可操作手輪啟閉。

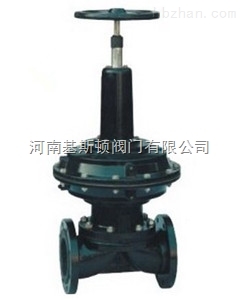

EG6K41J英標氣動隔膜閥

產品簡介：

EG6K41J英標氣動隔膜閥是一種特殊形式的截斷閥、其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開，使閥體、閥瓣、閥桿不受介質腐蝕、不會產生介質外流。可廣泛應用于各種腐蝕性流體以及纖維狀，粉末狀介質。連接方式：法蘭。驅動方式有：手動，氣動，電動。

EG6K41J英標氣動隔膜閥可附無觸點反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。當氣源故障時，可操作手輪啟閉。

公司名稱：河南基斯頓閥門有限公司

聯系人：王經理　

手機號碼：156-3906-6906　

技術參數：

公稱壓力（MPa）	試驗壓力Ps（MPa）		適用介質	工作溫度（℃）
	殼體試驗	密封試驗
0.6	0.9	0.66	W、非腐蝕性流體	≤100
1.0	1.5	1.1	J、一般腐蝕性流體	≤85
			Fs、強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外）	≤150

零部件材質：

零件名稱	閥體	閥瓣、閥蓋、薄膜壓頭	汽缸、汽缸蓋	螺桿、閥桿、壓簧桿	隔膜、薄膜
材料	HT200襯氟塑料、襯橡膠	HT200	HT200 ZL102	35	氯丁橡膠、氟塑料

常閉式尺寸及重量：

型號	公稱通徑 DN（mm）	尺寸（mm）											氣動裝置		重量（kg）
		L		f	D₁	D	D_o	n-d	H	B	代號ES	耗氣量（cm²）	氣源壓力（MPa）	氣源接頭（in）
		J	W	f	D₁	D	D_o	n-d	H	B	代號ES	耗氣量（cm²）	氣源壓力（MPa）	氣源接頭（in）
英標常閉式 EG6B41W/J/Fs EG6B41W/J/Fs EG6B41W/J/Fs	20	121	117	2	75	105	120	4-13.5	343	168	61	163.87	0.3	1/8	6.3
	25	131	127	2	85	115	120	4-13.5	345	168	61	196.65	0.3~0.4	1/8	7.3
	32	150	146	2	100	140	120	4-17.5	363	168	61	229.4	0.3~0.4	1/8	8.3
	40	163	159	2	110	150	165	4-17.5	430	260	62	1425.7	0.3~0.4	1/4	14.5
	50	194	190	2	125	165	165	4-17.5	575	318	63	2284.1	0.3~0.4	1/4	26
	65	220	216	2	145	185	165	4-17.5	588	318	63	3048	0.3~0.4	1/4	30.8
	80	258	254	2	160	200	165	8-17.5	769	318	63	3244.7	0.4~0.5	1/4	64.9
	100	309	305	2	180	220	280	8-17.5	816	425	64	6964.5	0.4~0.5	1/4	70.3
	125	362	356	3	210	250	280	8-17.5	820	425	64	7439.7	0.4~0.5	3/8	80.7
	150	412	406	3	240	285	310	8-22	920	549	65	14912	0.5	3/8	184.5
	200	529	521	4	295	340	483	8-22	1010	749	66	49161	0.6	1/2	202

常開式尺寸及重量：

型號	公稱通徑 DN（mm）	尺寸（mm）											氣動裝置		重量（kg）
		L		f	D₁	D	D_o	n-d	H	B	代號ES	耗氣量（cm²）	氣源壓力（MPa）	氣源接頭（in）
		J	W	f	D₁	D	D_o	n-d	H	B	代號ES	耗氣量（cm²）	氣源壓力（MPa）	氣源接頭（in）
英標常開式 EG6K41W/J/Fs EG6K41W/J/Fs EG6K41W/J/Fs	20	121	117	2	75	105	120	4-13.5	394	168	61	163.87	0.3	1/8	7.2
	25	131	127	2	85	115	120	4-13.5	394	168	61	196.65	0.3~0.4	1/8	8.9
	32	150	146	2	100	140	120	4-17.5	400	168	61	229.4	0.3~0.4	1/8	10.6
	40	163	159	2	110	150	165	4-17.5	485	260	62	1425.7	0.3~0.4	1/4	19.5
	50	194	190	2	125	165	165	4-17.5	635	318	63	2284.1	0.3~0.4	1/4	34.9
	65	220	216	2	145	185	165	4-17.5	650	318	63	3048	0.3~0.4	1/4	39.9
	80	258	254	2	160	200	165	8-17.5	660	318	63	3244.7	0.4~0.5	1/4	51.9
	100	309	305	2	180	220	280	8-17.5	816	425	64	6964.5	0.4~0.5	1/4	51.9
	125	362	356	3	210	250	280	8-17.5	825	425	64	7439.7	0.4~0.5	3/8	93.2
	150	412	406	3	240	285	310	8-22	1013	549	65	14912	0.5	3/8	184.5
	200	529	521	4	295	340	483	8-22	1300	749	66	49161	0.6	1/2	407.4

河南基斯頓閥門有限公司主要生產銷售【EG6K41J英標氣動隔膜閥】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！

特別提示：本信息由相關企業和個人自行提供，真實性未證實，僅供參考。請謹慎采用，風險自負。
