精心為您推薦【防爆電動塑料球閥Q961S】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：

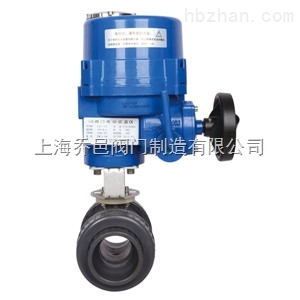

防爆電動塑料球閥Q961S是由塑料球閥與電動執行器組成，主要用于食品工業、石化和與聚氯乙烯相匹配的各種流體。電動塑料球閥具有結構緊湊、外觀精美、體小量輕、智能控制、性能可靠、品質優良、使用方便等優點。廣泛適用于冶金、石油、化工、電力、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化等領域。
特點：
1、產品質量可靠、設計、造型美觀。
2、材質衛生無毒耐磨損、易拆卸、維護簡單易行。
3、性能可靠：軸承牙口電氣元件等關鍵零部件采用進口名牌產品。
4、美觀大方：鋁合金壓鑄外殼、精細流暢、且可減少電磁干擾。
5、精密耐磨：蝸輪輸出軸一體化特殊錒合金鍛造、強度高、耐磨性好。
6、回差極小：蝸輪輸出軸一體化、避免了鍵聯結的間隙、傳動精度高。
7、安全保證：通過1500V耐壓檢測，F(xiàn)級絕緣電機，安全有保障。
8、配套簡單：采用單相電源、外接線路特別簡單，也可做380V、直流電源。
9、使用方便：免加油、免點檢、防水防銹、任意角度安裝。
10、保護裝置：雙重限位、過熱保護、過載保護(選裝)。
公司名稱：上海喬邑閥門制造有限公司
聯 系 人：王經理
聯系電話：021-31263567
手機號碼：13817273199
公司網址：http://www.shqyv.com/
零部件材料
|
軸 |
聚氯乙烯 PVC |
|
O環 |
三元乙丙橡膠 EPDM |
|
環型螺母 |
聚氯乙烯 PVC |
|
閥體 |
聚氯乙烯 PVC |
|
端口 |
聚氯乙烯 PVC |
|
O環 |
三元乙丙橡膠 EPDM |
|
球體密封 |
聚四氟乙烯 PTFE |
|
球體 |
聚氯乙烯 PVC |
|
O環 |
三元乙丙橡膠 EPDM |
|
球體密封支架 |
聚氯乙烯 PVC |
|
環 Ring |
聚氯乙烯 PVC |
技術參數
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
公稱壓力(MPa) |
PN1.0-1.6MPa |
||||||||
|
連接方式 |
法蘭、螺紋、由令 |
||||||||
|
閥體結構 |
一體、三通L、三通T |
||||||||
|
閥體材質 |
UPVC、CPVC、PP |
||||||||
|
閥芯材質 |
UPVC、CPVC、PP |
||||||||
|
密封材質 |
PTFE |
||||||||
|
適用溫度 |
0～+60℃ |
||||||||
|
適用介質 |
PVC兼容的食品工業化學溶劑 |
||||||||
|
配置執行機構 |
可配HQ等系列角行程電動執行機構 |
||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
||||||||
執行器參數
|
執行器類別 |
精小型執行器參數 |
HQ系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
|
輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4" |
|
殼體材料 |
鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
|
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
||
性能規范
|
試驗標準 |
公稱壓力（Mpa） |
壓力級 |
JIS(Mpa) |
|||||||
|
試驗壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 |
|||||||||
連接尺寸
|
公稱通徑DN(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
內螺紋尺寸G" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
|
A |
207.5 |
207.5 |
207.5 |
207.5 |
207.5 |
207.5 |
207.5 |
207.5 |
|
L |
103 |
112 |
122 |
130 |
152 |
157 |
187 |
236 |
|
H |
225.5 |
225.5 |
230.5 |
239 |
246 |
250 |
271.5 |
322.5 |
|
重量(Kg) |
5.6 |
5.7 |
5.8 |
6 |
6.3 |
6.5 |
7.3 |
7.8 |
上海喬邑閥門為您提供優質的【防爆電動塑料球閥Q961S】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
