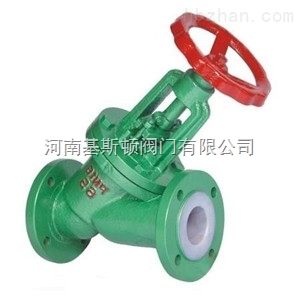

襯氟直流式截止閥J45F46
產品簡介：
襯氟直流式截止閥J45F46適用在-50℃～150℃的各種濃度的王水硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
主要零部件材料表：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄閥 |
||
|
Z |
C |
P |
R |
P L |
R L |
||
|
1 |
閥體/端蓋/閘板 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥桿 |
35 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里/閥座 |
PTFE(F 4 )、PCTFE(F 3 )、FEP(F 46 )、PFA(可溶性 4 ) |
|||||
|
4 |
填料/壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
|
5 |
填料 |
PTFE(F 4 ) |
PTFE(F 4 ) |
PTFE(F 4 ) |
|||
|
6 |
活節螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|||
|
7 |
閥桿螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|||
|
8 |
緊固螺母 |
45 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
9 |
螺母 |
|
0Cr18Ni9 |
0Cr18Ni9 |
|||
|
10 |
手輪 |
WCB |
WCB |
WCB |
|||
主要技術標準：
|
技術規范 |
|
|
設計標準 |
GB12233 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JG/T79-94 |
|
GB113.1-26 |
|
|
檢驗實驗 |
JG/T9092-99 |
|
驅動方式 |
手動、電動、氣動 |
主要外形及連接尺寸：
|
公稱通徑 DN |
PN1.0(MPa) |
重量 (kg) |
|||||||||
|
L |
D |
D1 |
D2 |
f |
b |
Z-￠d |
D0 |
H1 |
H2 |
||
|
15 |
130 |
95 |
65 |
43 |
3 |
14 |
4-￠14 |
100 |
180 |
195 |
7 |
|
20 |
150 |
105 |
75 |
50 |
3 |
14 |
4-￠14 |
100 |
215 |
235 |
8 |
|
25 |
160 |
115 |
85 |
60 |
3 |
16 |
4-￠14 |
120 |
220 |
245 |
9 |
|
32 |
180 |
135 |
100 |
68 |
2 |
18 |
4-￠18 |
140 |
250 |
275 |
11 |
|
40 |
200 |
145 |
110 |
80 |
3 |
18 |
4-￠18 |
160 |
283 |
315 |
15 |
|
50 |
230 |
160 |
125 |
100 |
3 |
20 |
4-￠18 |
180 |
316 |
360 |
18 |
|
65 |
290 |
180 |
145 |
115 |
3.5 |
20 |
4-￠18 |
200 |
353 |
408 |
26 |
|
80 |
310 |
195 |
160 |
130 |
3.5 |
22 |
8-￠18 |
240 |
437 |
505 |
35 |
|
100 |
350 |
215 |
180 |
150 |
4 |
24 |
8-￠18 |
280 |
480 |
566 |
48 |
|
125 |
400 |
245 |
210 |
180 |
4 |
26 |
8-￠18 |
320 |
540 |
650 |
65 |
|
150 |
480 |
280 |
240 |
210 |
4 |
28 |
8-￠23 |
360 |
605 |
740 |
95 |
|
200 |
600 |
335 |
295 |
260 |
5 |
32 |
8-￠23 |
400 |
650 |
800 |
150 |
|
250 |
730 |
405 |
355 |
319 |
5 |
35 |
12-￠26 |
450 |
680 |
870 |
235 |
|
300 |
850 |
460 |
410 |
370 |
6 |
40 |
12-￠26 |
500 |
770 |
1050 |
350 |
