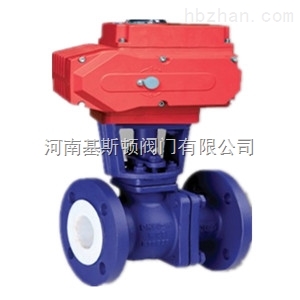

襯氟電動球閥Q941F46
產品簡介：
襯氟電動球閥Q941F46由電動執行機構和襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯（簡稱F46），故具有可靠的耐腐蝕性和密封性。執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。廣泛適用于石油、化工、染化、制酸制堿等行業，是目前防腐閥門設備zui理想的選擇之一。該襯氟閥門由電動執行器控制開關。
為了更好的適應現代化自動控制的需求，襯四氟球閥可配電動、氣動執行器，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，可實現智能型（調節型）和開關型。具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。電動襯氟球閥用于-50℃-150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
技術規范：
|
設計標準 |
GB12237 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
檢驗試驗 |
JB/T9092-99 |
|
驅動方式 |
手動、電動、氣動、蝸輪 |
基本型號：
|
手動 |
Q41F3 |
蝸輪 |
Q341F3 |
|
Q41F46 |
Q341F46 |
||
|
氣動 |
Q641F3 |
電動 |
Q941F3 |
|
Q641F46 |
Q941F46 |
主要零部件材料：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
|
Z |
C |
P8 |
R8 |
R3 |
R3 |
||
|
1 |
閥體閥蓋 |
A216-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
2 |
球體閥桿 |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
|
3 |
襯里閥座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) |
|||||
|
4 |
填料壓蓋 |
PTFE(F4) |
A351-CF3 |
A351-CF3 |
|||
|
5 |
填料 |
A216-WCB |
A351-CF8 |
A351-CF8 |
|||
|
6 |
支架 |
A193-B7 |
A194-8 |
A193-B8M |
|||
|
7 |
緊固螺栓 |
A193-B7 |
A193-B8M |
A194-8 |
|||
|
8 |
螺母 |
A194-2H |
A194-8 |
A194-8 |
|||
|
9 |
操作手柄 |
A216-WCB |
A216-WCB |
A216-WCB |
|||
PN1.0MPa主要外形鏈接尺寸：
|
公稱通徑 |
PN1.0MPa主要鏈接尺寸 |
|||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
150 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
5/4 |
165 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
3/2 |
180 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
200 |
165 |
125 |
100 |
3 |
18 |
4-18 |
|
65 |
5/2 |
220 |
185 |
145 |
120 |
3 |
18 |
4-18 |
|
80 |
3 |
250 |
200 |
160 |
135 |
3 |
20 |
8-18 |
|
100 |
4 |
280 |
220 |
180 |
155 |
3 |
20 |
8-18 |
|
125 |
5 |
320 |
250 |
210 |
185 |
4 |
22 |
8-18 |
|
150 |
6 |
360 |
285 |
240 |
210 |
4 |
22 |
8-22 |
|
200 |
8 |
400 |
340 |
295 |
265 |
4 |
24 |
8-22 |
|
250 |
10 |
450 |
395 |
350 |
320 |
4 |
26 |
12-22 |
|
300 |
12 |
610 |
445 |
400 |
370 |
4 |
26 |
12-12 |
PN1.6MPa主要外形鏈接尺寸：
|
公稱通徑 |
PN1.6MPa主要鏈接尺寸 |
|||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
150 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
5/4 |
165 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
3/2 |
180 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
200 |
165 |
125 |
100 |
3 |
18 |
4-18 |
|
65 |
5/2 |
220 |
185 |
145 |
120 |
3 |
18 |
4-18 |
|
80 |
3 |
250 |
200 |
160 |
135 |
3 |
20 |
8-18 |
|
100 |
4 |
280 |
220 |
180 |
155 |
3 |
20 |
8-18 |
|
125 |
5 |
320 |
250 |
210 |
185 |
4 |
22 |
8-18 |
|
150 |
6 |
360 |
285 |
240 |
210 |
4 |
22 |
8-22 |
|
200 |
8 |
400 |
340 |
295 |
265 |
4 |
24 |
12-22 |
|
250 |
10 |
450 |
405 |
355 |
320 |
4 |
26 |
12-26 |
|
300 |
12 |
610 |
460 |
410 |
370 |
4 |
28 |
12-26 |
PN2.5MPa主要外形鏈接尺寸：
|
公稱通徑 |
PN2.5MPa主要鏈接尺寸 |
|||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
15 |
1/2 |
140 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
150 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
5/4 |
165 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
3/2 |
180 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
200 |
165 |
125 |
100 |
3 |
20 |
4-18 |
|
65 |
5/2 |
220 |
185 |
145 |
120 |
3 |
22 |
4-18 |
|
80 |
3 |
250 |
200 |
160 |
135 |
3 |
24 |
8-18 |
|
100 |
4 |
280 |
235 |
190 |
155 |
3 |
24 |
8-22 |
|
125 |
5 |
320 |
270 |
220 |
185 |
4 |
26 |
8-26 |
|
150 |
6 |
360 |
300 |
250 |
210 |
4 |
28 |
8-26 |
|
200 |
8 |
400 |
360 |
230 |
275 |
4 |
30 |
12-26 |
|
250 |
10 |
450 |
425 |
370 |
330 |
4 |
32 |
12-30 |
|
300 |
12 |
610 |
485 |
430 |
390 |
4 |
34 |
16-30 |
CIass150主要外形鏈接尺寸：
|
公稱通徑 |
CIass150主要鏈接尺寸 |
|||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
15 |
1/2 |
110 |
89 |
60.5 |
35 |
3 |
15 |
4-15 |
|
20 |
3/4 |
117 |
98 |
70 |
43 |
3 |
15 |
4-15 |
|
25 |
1 |
127 |
108 |
79.5 |
51 |
3 |
15 |
4-15 |
|
32 |
5/4 |
140 |
117 |
89 |
64 |
3 |
15 |
4-15 |
|
40 |
3/2 |
165 |
127 |
98.5 |
73 |
3 |
16 |
4-15 |
|
50 |
2 |
178 |
152 |
120.5 |
92 |
3 |
17 |
4-19 |
|
65 |
5/2 |
190 |
178 |
139.5 |
105 |
3 |
19 |
4-19 |
|
80 |
3 |
203 |
190 |
152.5 |
127 |
3 |
20 |
4-19 |
|
100 |
4 |
229 |
229 |
190.5 |
157 |
3 |
24 |
8-19 |
|
125 |
5 |
254 |
254 |
216 |
186 |
4 |
25 |
8-22 |
|
150 |
6 |
394 |
279 |
241.5 |
216 |
4 |
27 |
8-22 |
|
200 |
8 |
457 |
343 |
298.5 |
270 |
4 |
30 |
8-22 |
|
250 |
10 |
533 |
406 |
362 |
324 |
4 |
32 |
12-25 |
|
300 |
12 |
610 |
483 |
432 |
381 |
5 |
34 |
12-25 |
河南基斯頓閥門有限公司主要生產銷售【襯氟電動球閥Q941F46】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
