精心為您推薦【氣動不銹鋼卡箍球閥Q681F】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：

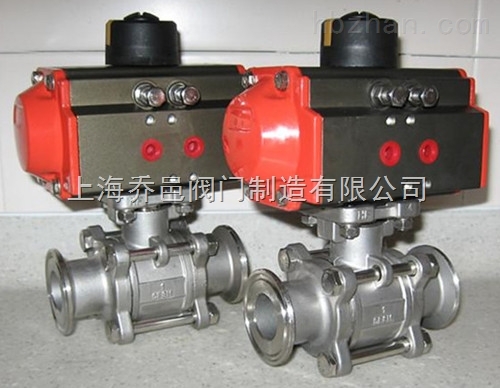

氣動不銹鋼卡箍球閥Q681F分為一片式、二片式、三片式。采用精密鑄造體，外形精美。座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。可做為截止切斷或接收工業儀表輸入4-20mA信號實現流量調節。
應用標準
設計依據: ASME B16.34, API 608
壁厚: ASME B16.34, CLASS 400
管螺紋接端: ASME B1.20.1 ,BS21 ,DIN2999/259,BSP ISO 7/1,ISO 228/1,JIS B 0203
螺紋類型:G．NPT.BSPT.BSP DIN259/2999規格說明
工作壓力:1000WOG
工作溫度:-20－180℃
工作原理圖
雙作用執行器
氣動球閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，輸出軸逆時針方向轉動
氣動球閥關閉：4口進氣、2口排氣，推動兩活塞向中心合攏，輸出軸順時針方向轉動
單作用執行器
氣動球閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，同時壓縮彈簧，輸出軸逆時針方向轉動
氣動球閥關閉：失氣或失電時，彈簧推動兩活塞合攏向中心移動，輸出軸順時針方向轉動
參數
|
氣動執行器 |
雙作用、單作用 |
|
驅動氣源 |
5-7bar壓縮空氣 |
|
氣動附件 |
限位開關、dìng位器、電磁閥 過濾減壓閥、手輪機構 |
|
公稱通徑 |
DN15-100mm |
|
公稱壓力 |
1.6-6.3MPa |
|
適用溫度 |
PTFE:-30~+180℃ PPL:-30~+250℃ |
|
連接方式 |
螺紋式 |
|
閥體結構 |
三塊式 |
|
閥體材質 |
304、316、316L |
|
閥板材質 |
304、316、316L |
|
閥座襯里 |
PTFE、PPL |
|
適用介質 |
蒸汽、水液，氣體等 |
設計標準
|
三塊式 |
測試檢驗 |
API598，EN12266 |
|
螺紋接端 |
ASME B1.20，BS21 DIN2999/259， BSP ISO7/1，ISO228/1 JIS B 0203 |
|
|
對焊接端 |
ASME B16025 |
|
|
套焊接端 |
ASME B16.11 |
|
|
閥蘭接端 |
ASME B16.5 DIN2542～2545 JIS B2238 |
|
|
兩塊式 |
測試檢驗 |
API598，EN12266 |
|
螺紋接端 |
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203 |
上海喬邑閥門為您提供優質的【Q681F-16P氣動不銹鋼卡箍球閥】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
