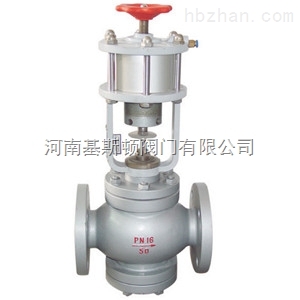

氣動活塞式切斷閥ZSQP
產品簡介：
氣動活塞式切斷閥ZSQP是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。
特點：
氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節機構的型式，氣動活塞式切斷閥可分為直通單座切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧復位)和雙作用(雙進氣)二種。采用單作用執行機構，整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。
當信號壓力為零，由于彈簧(單作用僅有)的預緊力，使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4～0.6MPa)時，活塞上產生推力，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使活塞式切斷閥控制更加方便、簡捷。
主要零件材料： 閥體：HT200，ZG230~450或上述材質襯里
隔膜：丁荃膠、天然膠、聚四氟乙烯波紋
薄膜：丁腈橡膠夾增強滌綸織物
彈簧：60S12Mn 閥體襯里材質及適用范圍
規格與技術參數：
|
公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||
|
額定流量系數 Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
||
|
額定行程 (mm) |
8 |
12 |
20 |
25 |
||||||
|
氣缸直徑 (mm) |
75 |
100 |
150 |
|||||||
|
允許泄漏量 |
硬密封 (1/h) |
單座、三通： 1.2X10 -7 X 閥額定容量 套筒： 5X10 -6 X 閥額定容量 |
||||||||
|
軟密封 |
VI 級 |
|||||||||
|
工作溫度 ( ℃ ) |
-20 ～ 200 -40 ～ 450 |
|||||||||
|
公稱壓力 PN (MPa) |
1.6 4.0 6.4 |
|||||||||
|
允許壓差 (MPa) |
ZSQP |
單作用 |
1.16 |
0.66 |
0.38 |
0.6 |
0.39 |
0.47 |
0.31 |
0.20 |
|
雙作用 |
6.4 |
5.0 |
2.8 |
3.3 |
2.13 |
2.71 |
1.75 |
1.11 |
||
|
ZSQM |
單作用 |
公稱壓力 |
||||||||
|
雙作用 |
||||||||||
|
ZSQN |
單作用 |
0.89 |
0.57 |
0.35 |
0.56 |
0.36 |
0.45 |
0.30 |
0.20 |
|
|
雙作用 |
5.2 |
3.22 |
2.03 |
2.27 |
1.46 |
2.00 |
1.32 |
0.85 |
||
|
信號壓力 (kPa) |
0 或 400 ～ 600 |
|||||||||
表中所列執行機構為標準配置，可根據工藝要求選配。
外形尺寸：
|
公稱通徑 DN |
L |
A |
H |
L 1 |
H 1 |
A 1 |
重量 (Kg) |
信號接頭內螺紋 |
|
20 |
150 |
130 |
220 |
80 |
115 |
100 |
- |
M10X1 |
|
25 |
160 |
130 |
220 |
80 |
120 |
100 |
- |
|
|
32 |
180 |
150 |
235 |
80 |
130 |
100 |
- |
|
|
40 |
200 |
150 |
235 |
95 |
138 |
120 |
- |
|
|
50 |
230 |
150 |
240 |
95 |
155 |
120 |
- |
|
|
65 |
290 |
280 |
250 |
105 |
178 |
160 |
- |
|
|
80 |
310 |
280 |
260 |
105 |
207 |
160 |
- |
|
|
100 |
350 |
280 |
265 |
105 |
222 |
160 |
- |
連接尺寸及標準：
法蘭標準：鑄鐵法蘭 GB4216-84 鑄鋼法蘭 GB9113-88、JB/T79—94
法蘭密封面型式：PN16為凸面 PN40、64為凹凸面，閥體為凹面
結構長度：GB12221-89
執行機構信號接口：M10X1
*閥體法蘭及法蘭端面距可按用戶指定的標準制造。
如：ANSI、JIS、DIN等標準
