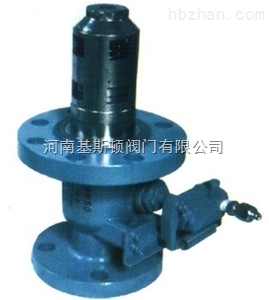

QGY液壓式高壓車用緊急切斷閥
產品簡介：
QGY液壓式高壓車用緊急切斷閥裝置在液化氣罐車、火車罐車、球罐、貯罐等運輸及貯存設備中的重要設施，在閥門的油壓管路或手拉裝置上裝有低熔點物質閥的塞子，在液化氣體裝卸時，如出現意外事故，緊急切斷裝置能夠保護設備安全、操作人員安全和周圍環境安全，防止重大事故的發生。
性能規范：
|
規格（DN） |
公稱壓力（Mpa） |
密封試驗壓力（Mpa） |
工作溫度（℃） |
適用介質 |
控制油缸部分 |
||
|
閥瓣開啟高度 |
使用介質 |
閥瓣開啟壓力（Mpa） |
|||||
|
25 |
2.5 |
2.75 |
-40℃~+50℃ |
液化石油或液氨等 |
12 |
2#錠子油或13#機械油 |
2.0-4.0Mpa |
|
50 |
2.5 |
2.75 |
18 |
||||
作用原理及結構說明：
1、閥門在無外壓力操作情況下，閥瓣處于常閉狀態，罐車、球罐、貯罐等系統使用時靠手搖油泵壓力或手動裝置將閥門打開，在油路壓力或者手動裝置使用下使閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將油壓泄掉或者放開手動裝置，閥門即自動關閉，或因管路上的低熔點塞子在溫度升高自行熔化來實現。
2、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》尺寸標準。
主要外形尺寸和連接尺寸：
|
DN |
尺 寸 |
||||||||||||||
|
D |
D1 |
D2 |
D3 |
D' |
D1' |
D2' |
D3' |
b |
f |
z-Фd |
b' |
f' |
z'-Фd' |
H |
|
|
25 |
160 |
125 |
102 |
88 |
115 |
85 |
68 |
58 |
22 |
3 |
4-18 |
16 |
2 |
4-14 |
250 |
|
50 |
195 |
160 |
135 |
121 |
160 |
125 |
102 |
88 |
26 |
3 |
8-18 |
24 |
3 |
4-18 |
338 |
主要零件材料：
|
零件名稱 |
材料 |
|
閥 體 |
WCB/1Cr18Ni9Ti |
|
閥體密封圈 |
F4 |
|
閥 瓣 |
2Cr13/1Cr18Ni9Ti |
|
油 缸 |
45#/1Cr18Ni9Ti |
|
彈 簧 |
1Cr18Ni9Ti /60Si12mn |
|
活 塞 |
2Cr13/1Cr18Ni9Ti |
保管、安裝及使用的注意事項：
1、閥門通路兩端必須加防護蓋，存放在干燥、通風的室內，如長期存放應經常檢查，防止銹蝕；
2、閥門在安裝前不要拿掉防塵蓋，使閥內無污物存在；
3、安裝時去掉防塵蓋，管路先用空氣吹干凈，以免污物帶進閥腔內；
4、閥門每天放12-14小時后，在系統不工作時應及時將閥瓣關閉，避免彈簧長期壓縮，降低閥門長期使用的可靠性。
