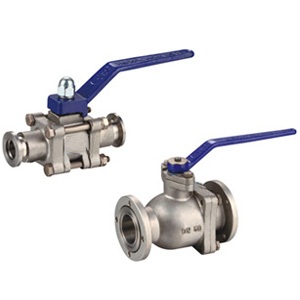

真空球閥GU高真空壓力球閥
產品簡介：
真空球閥GU高真空壓力球閥適用于真空系統中接通或切斷管路的介質流。該閥為直通式手動球閥，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。工作介質為帶酸、堿性的氣體或液體。
主要技術性能：
|
適用范圍(Pa) |
快卸法蘭（KF）2x105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-5 |
|
介質溫度（℃） |
標準出廠：-30～+150 |
|
安裝位置 |
任意 |
|
法蘭標準 |
GB4982；GB/T6070 |
主要外形尺寸：
快卸法蘭（KF）連接（GB4982）
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
L |
A |
|
GU-10/KF |
10 |
30 |
12.2 |
60 |
92 |
120 |
|
GU-16/KF |
16 |
30 |
17.2 |
62 |
100 |
120 |
|
GU-25/KF |
25 |
40 |
26.2 |
75 |
114 |
150 |
|
GU-40/KF |
40 |
55 |
41.2 |
115 |
165 |
200 |
|
GU-50/KF |
50 |
75 |
52.2 |
125 |
175 |
221 |
活套法蘭連接（GB/T6070）
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
L |
A |
n-ΦC |
|
GU-10 |
10 |
55 |
40 |
60 |
90 |
120 |
4-6.5 |
|
GU-16 |
16 |
60 |
45 |
62 |
100 |
120 |
|
|
GU-20 |
20 |
65 |
50 |
73 |
114 |
150 |
|
|
GU-25 |
25 |
70 |
55 |
75 |
114 |
150 |
|
|
GU-32 |
32 |
90 |
70 |
93 |
140 |
180 |
4-9 |
|
GU-40 |
40 |
100 |
80 |
115 |
165 |
200 |
|
|
GU-50 |
50 |
110 |
90 |
125 |
175 |
221 |
|
|
GU-63 |
63 |
130 |
110 |
166 |
186 |
230 |
|
|
GU-80 |
80 |
145 |
125 |
175 |
198 |
290 |
8-9 |
|
GU-100 |
100 |
165 |
145 |
189 |
220 |
260 |
|
|
GU-125 |
125 |
200 |
175 |
232 |
266 |
360 |
8-11 |
|
GU-150 |
150 |
225 |
200 |
250 |
296 |
400 |
|
|
GU-200 |
200 |
285 |
260 |
306 |
390 |
620 |
12-12 |
上海喬邑閥門制造有限公司主要生產銷售【真空球閥GU高真空壓力球閥】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
