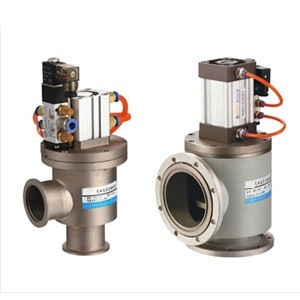

GDQ氣動高真空擋板閥
產品簡介：
GDQ氣動高真空擋板閥(又稱角閥)是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。GDQ-J型為角通型式，GDQ-S型為帶預抽口的三通型式。適用的工作介質為空氣及非腐蝕性氣體。
注：其中DN400以上底部采用死法蘭n-Mb。
公司名稱：上海喬邑閥門制造有限公司
聯 系 人：王經理
聯系電話：021-31263567
手機號碼：13817273199
公司網址：http://www.shqyv.com/
主要技術性能：
|
適用范圍(Pa) |
105～1.3x10-4 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠) |
|
氣源壓力(MPa) |
0.4～0.8 |
|
安裝位置 |
DN＜300任意,DN≥300垂直 |
|
電源電壓 |
標準出廠：AC220V/50Hz |
|
信號反饋 |
標準出廠：不帶反饋信號 |
(KF)連接及外形尺寸：
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
法蘭標準 |
|
GDQ-J10/KF |
10 |
30 |
12.2 |
180 |
30 |
GB4982 |
|
GDQ-J16/KF |
16 |
30 |
17.2 |
180 |
40 |
|
|
GDQ-J25/KF |
25 |
40 |
26.2 |
200 |
50 |
|
|
GDQ-J40/KF |
40 |
55 |
41.2 |
210 |
65 |
|
|
GDQ-J50/KF |
50 |
75 |
52.2 |
276 |
70 |
/ |
連接及外形尺寸：
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
n-ΦC |
DNy(預抽口) |
n-Mb |
法蘭標準 |
|
GDQ-J50 |
50 |
110 |
90 |
276 |
70 |
4-Φ9 |
/ |
/ |
GB/T6070 |
|
GDQ-J63 |
63 |
130 |
110 |
283 |
88 |
||||
|
GDQ-J80 |
80 |
145 |
125 |
314 |
88 |
8-Φ9 |
|||
|
GDQ-J100 |
100 |
165 |
145 |
338 |
108 |
||||
|
GDQ-J125 |
125 |
200 |
175 |
424 |
128 |
8-Φ11 |
|||
|
GDQ-J(S)150 |
150 |
220 |
195 |
482 |
138 |
DN40(GB4982) |
JB919 |
||
|
GDQ-J(S)160 |
160 |
225 |
200 |
482 |
138 |
GB/T6070 |
|||
|
GDQ-J(S)200 |
200 |
285 |
260 |
620 |
200 |
12-Φ11 |
DN50(GB/T6070) |
||
|
GDQ-J(S)250 |
250 |
335 |
310 |
655 |
208 |
DN63(GB/T6070) |
|||
|
GDQ-J(S)300 |
300 |
380 |
350 |
783 |
250 |
8-Φ14 |
DN80(GB/T6070) |
JB919 |
|
|
GDQ-J(S)320 |
320 |
425 |
395 |
789 |
250 |
12-Φ14 |
GB/T6070 |
||
|
GDQ-J(S)400 |
400 |
510 |
480 |
1210 |
330 |
16-Φ14 |
DN100(GB/T6070) |
16-M12 |
|
|
GDQ-J(S)400 |
400 |
500 |
465 |
1210 |
330 |
8-M16 |
JB919 |
||
|
GDQ-J(S)500 |
500 |
610 |
580 |
1270 |
360 |
DN125(GB/T6070) |
16-M10 |
GB/T6070 |
|
|
GDQ-J(S)600 |
600 |
710 |
670 |
1562 |
450 |
12-Φ21 |
DN160(GB/T6070) |
12-M18 |
JB919 |
|
GDQ-J(S)630 |
630 |
750 |
720 |
1562 |
450 |
20-Φ14 |
20-M10 |
GB/T6070 |
|
|
GDQ-J(S)800 |
800 |
920 |
890 |
1900 |
520 |
24-Φ14 |
DN200(GB/T6070) |
24-M10 |
